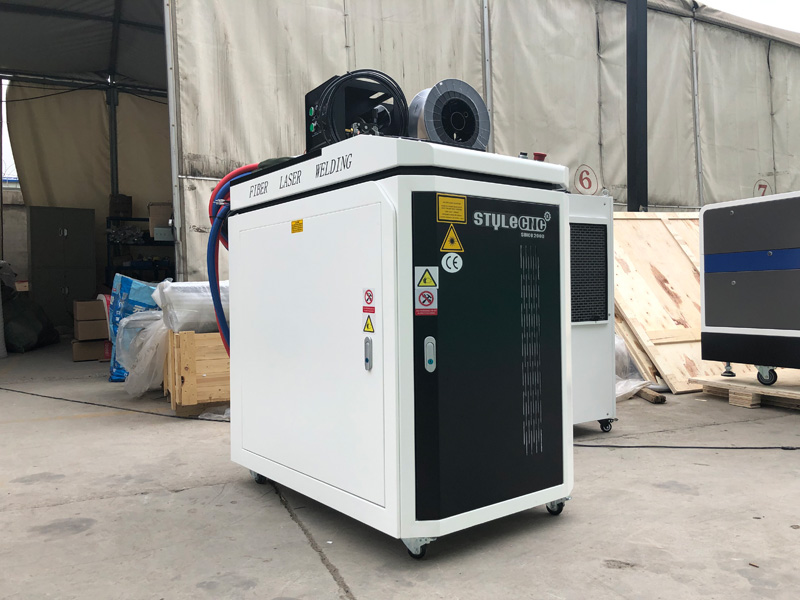

手持式光纖激光焊接機 使用波長為 1064nm 激光產生的激光經過擴束、反射、聚焦后輻射到工件表面，表面熱量通過熱傳導向內部擴散，通過數字化精確控制激光脈沖的寬度、能量、峰值功率、重復頻率等參數，使工件熔化形成特定的熔池，從而實現工件的激光焊接，完成傳統TIG焊機&MIG焊機無法達到的精密焊接。
光纖激光焊接系統的優點是能量集中、無污染、焊點小、可焊材料范圍廣、適用性強、效率高、焊接速度快。對焊縫要求高的產品采用激光焊接設備焊接，不僅焊縫小，而且不需要焊料。激光焊接系統可手動編程進行焊接，路徑自動化。
手持式光纖激光焊接系統可焊接難以接近的部位，并實現非接觸式遠程焊接，具有很大的靈敏度。可在室溫或特殊條件下停止焊接，光纖激光束焊接系統安裝方便。當激光穿過電磁場時，光束不會發生偏移。激光可在真空、空氣和某些氣體環境中焊接，當穿過玻璃或?qū)馐该鞯牟牧蠒r(shí)可停止焊接。
手持式光纖激光焊接機由激光系統、激光電源系統、控制臺及光纖傳輸系統、工業電視觀察系統（選配）、專用冷卻系統等部分組成。
光纖傳輸系統
傳輸光纖：根據焊點要求選配；
最小焦點直徑：0.3mm；
物鏡工作距離： 70mm;
調焦范圍： 20mm.
操作臺（可選）
工作臺面采用不銹鋼材質，工作臺面空間可容納顯示器及測量儀器的支架，體積小，可根據用戶需要確定工作臺面的布局，如安裝手動升降機構等。
側軸黑白 CCD 觀察系統。
3通道黑白 CCD 攝像機、側軸放置、14 英寸高分辨率黑白顯示器。

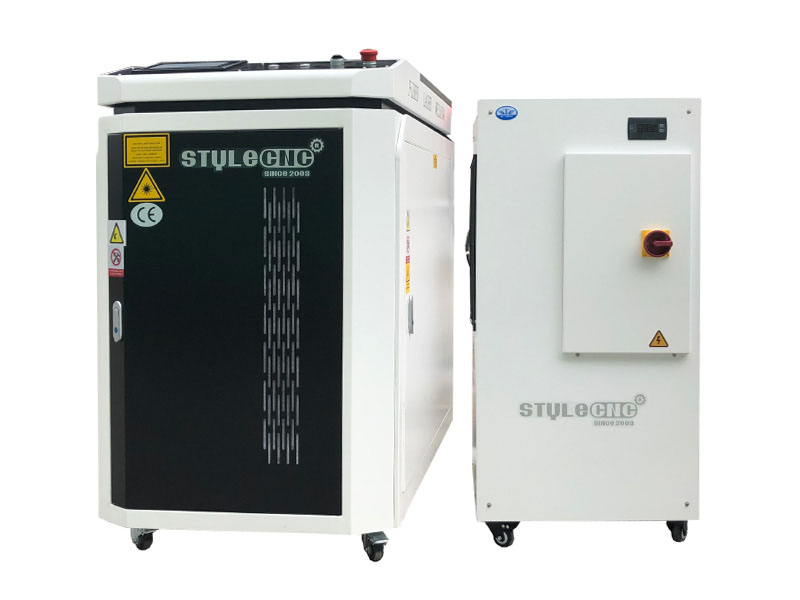

激光專用冷卻系統
專利設計，雙循環冷卻，精密溫控系統。盤管結構采用全鈦合金材質。蒸發器、水箱、泵體均采用高強度非金屬材料或不銹鋼材質，確保水質。進口低噪音噴射自吸離心泵使純凈水循環冷卻激光器。制冷壓縮機對循環水進行二次循環冷卻。
手持式激光焊接機在工作時會產生熱量，因此需要配置激光冷水機進行冷卻散熱。激光冷水機的穩定性影響激光焊接機的正常工作。目前市場上冷卻手持式激光焊接機的主流冷水機品牌是S&A。S&A品牌CW系列激光冷水機憑借創新的制冷技術和穩定的質量優勢，已逐漸發展成為批量模塊化生產的標準產品，深受激光行業生產設備制造商的喜愛。
激光電源系統
手持激光焊機脈沖激光電源是專門為脈沖氙燈供電的專用電源系統，一般由充電電路、儲能單元、放電電路、觸發/預燃電路、邏輯控制電路、電氣操作電路等組成。
充電電路的作用是給儲能單元中的大容量電容提供充電電源，根據儲能電容的特性，恒流充電是最佳的充電方式，本電源采用一種稱為LC恒流源的恒流充電電路，此電路具有結構簡單，控制方便，可靠性高，恒流特性好等優點。

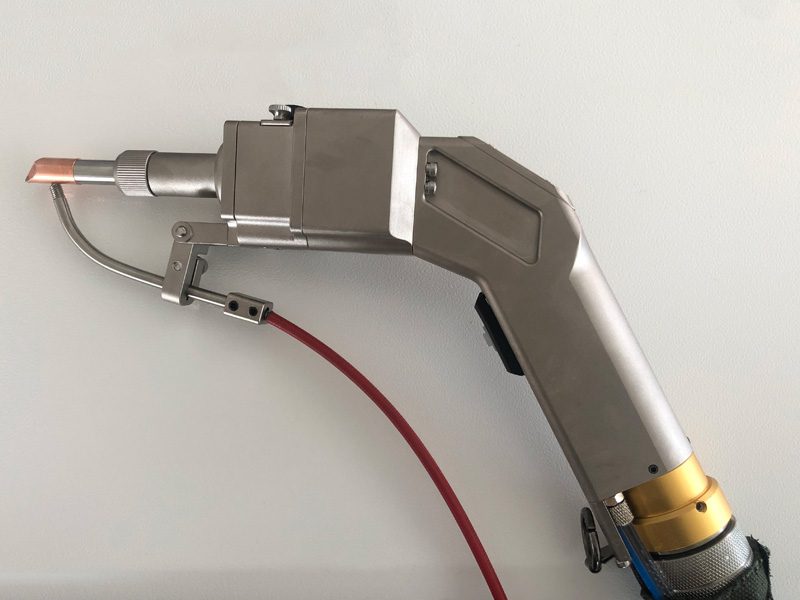

手持式激光焊接機零件
手持式激光焊接項目
激光焊接機 一般用于金屬材料的拼焊和補焊，激光焊接的工作原理是利用高能激光脈沖對材料的小面積區域進行加熱，高溫能量由材料表面向內部擴散，熔化后形成特定的熔池，整個過程中材料處于高溫狀態，那么手持激光焊機該如何安全使用呢？
手持式激光焊接安全提示
手持光纖激光焊接機一般用于金屬材料的拼焊和補焊，激光焊接的整個過程材料都處于高溫狀態，那么我們應該如何安全的使用手持激光焊接機呢？
1、在運行過程中，若出現緊急情況，如漏水、激光異常聲音等，需立即按急停按鈕，迅速切斷電源。
2、操作前必須打開激光焊接外循環水開關，因激光系統采用水冷方式，激光電源采用風冷方式，若冷卻系統出現故障，嚴禁開機工作。
3、工作時嚴禁觸摸機器內一切電路元器件，激光焊接機工作時電路處于高電壓、大電流狀態，未經培訓的人員嚴禁操作機器。
4、激光器工作時嚴禁用眼睛直接掃描激光，避免傷害眼睛。激光工作時嚴禁使用外接設備反射激光光線。
5、不要隨意拆卸機器的任何部件，不要在機器安全門打開的狀態下進行焊接，不要將激光頭對準設備零部件。
6、請勿在激光光路或激光束能夠照射到的地方放置易燃、易爆物品，以免引起火災爆炸。
