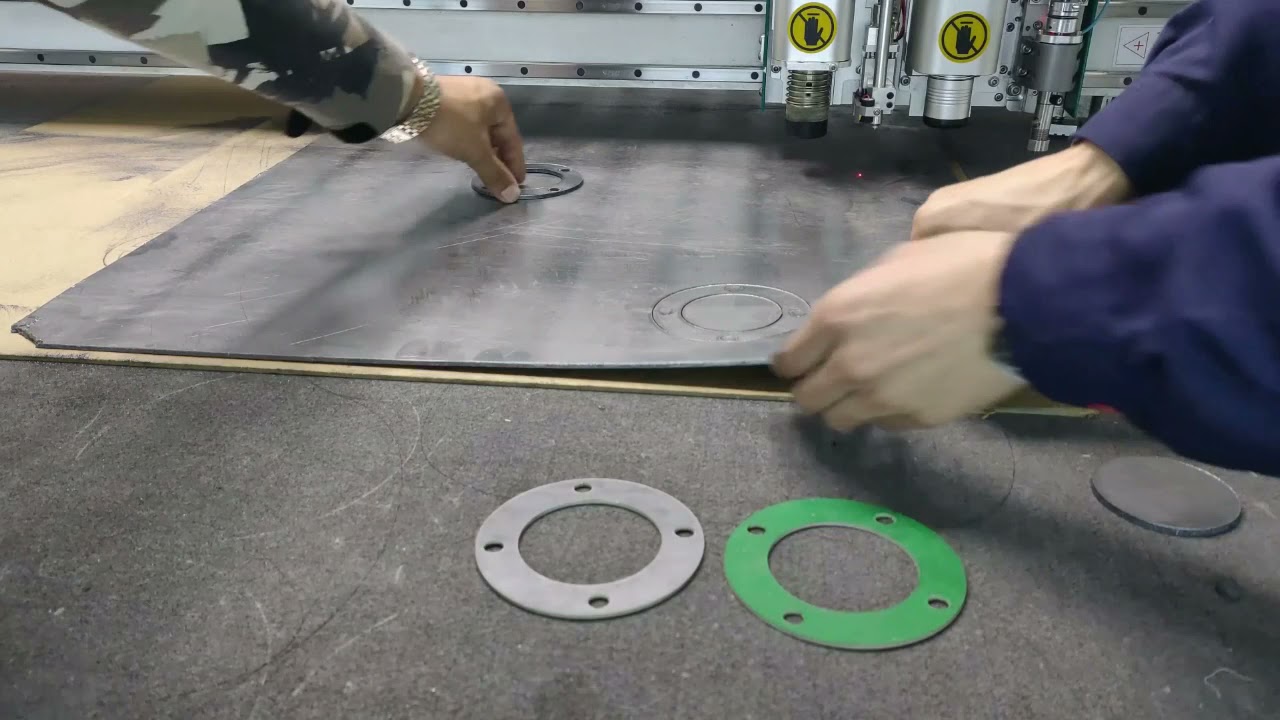

這款全自動墊片切割機配備數控系統,適用于商業用途,性能卓越。它能一次性輕松切割方形、矩形、圓形以及各種特殊形狀的墊片和密封件,并可精確控制內外徑。我已經用它切割了一些墊片。 1/8 英寸厚的橡膠,并高速獲得干凈準確的切割,可以滿足工業制造的原始標準。我將在接下來的幾天嘗試制作一些軟木墊圈。

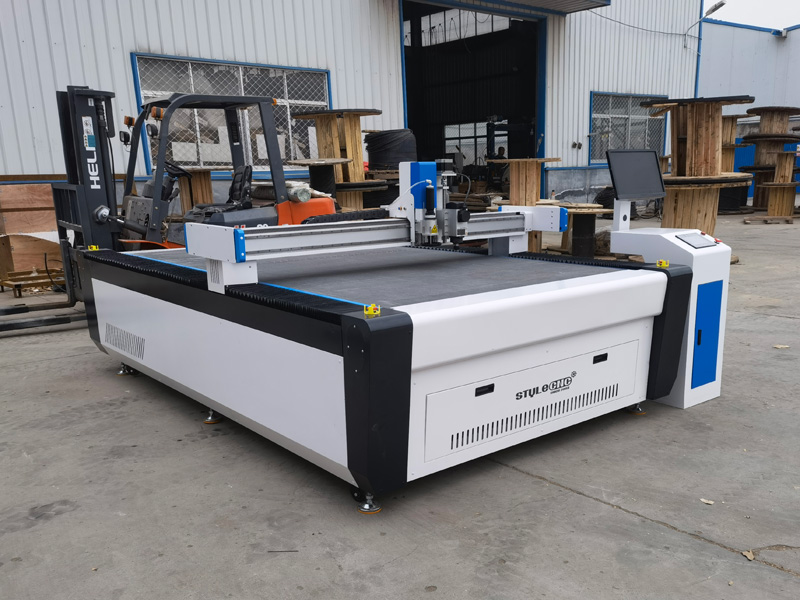

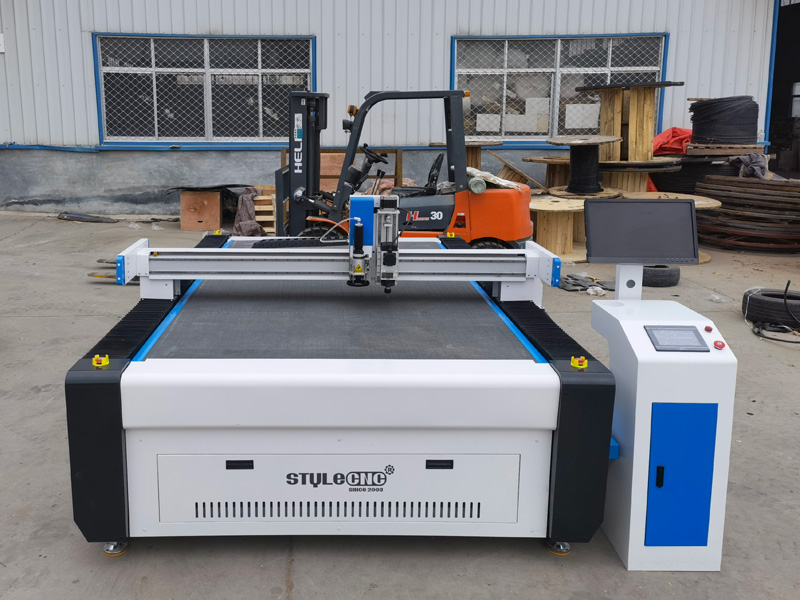

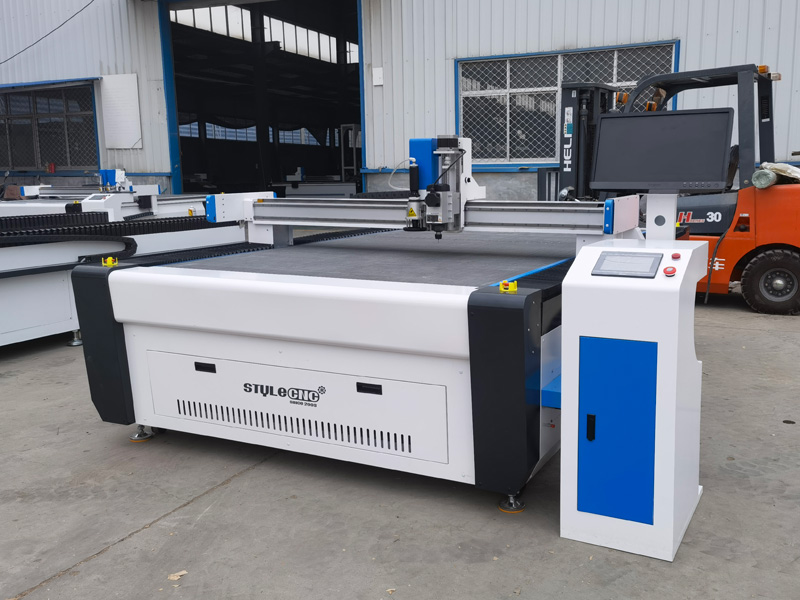

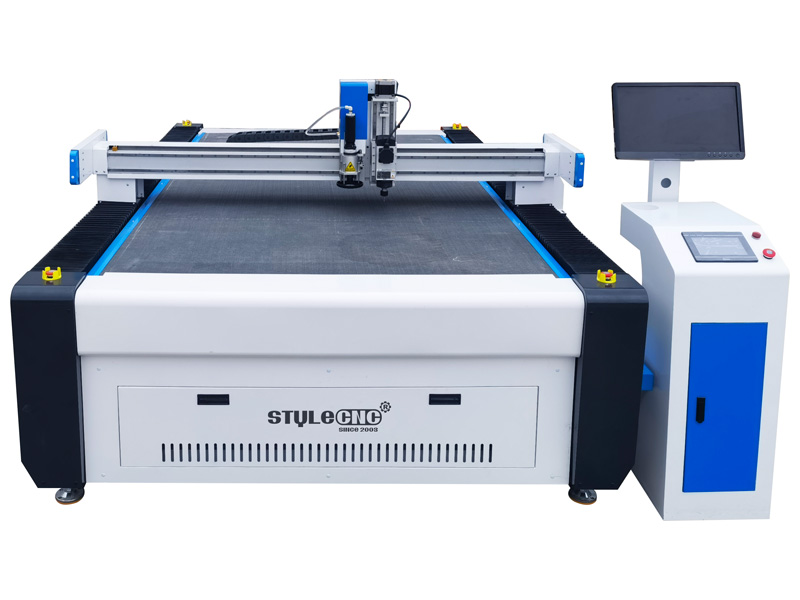

帶氣動刀的自動數控墊片切割機
帶氣動擺動刀的自動數控墊片切割機是一種工業數字切割系統,適用于各種墊片,包括軟木橡膠墊片、無石棉墊片、橡膠墊片、石墨密封墊片、增強墊片等,無空氣污染,無燒邊。工業數控自動墊片切割機還可以切割織物、皮革、紙板、塑料、紙張、橡膠、海綿和泡沫。

什么是數控墊片切割機?它是如何工作的?
數控墊片切割機是一種工業自動刀具切割機,用于切割石棉墊片、橡膠墊片、無石棉板墊片、芳綸墊片、氣缸墊片、棉橡膠片墊片和硅膠墊片。它由主機座、動力傳輸機構、切割機構和標尺底座組成。
數控墊片切割機無需模具即可完成皮革、橡膠、紙張、塑料等柔性材料的模切、壓痕、成型,可節省大量人力、模具及模切機成本,并能打造一套標準化、可行性的完整解決方案,滿足客戶小批量、多訂單、多款式的生產目標。

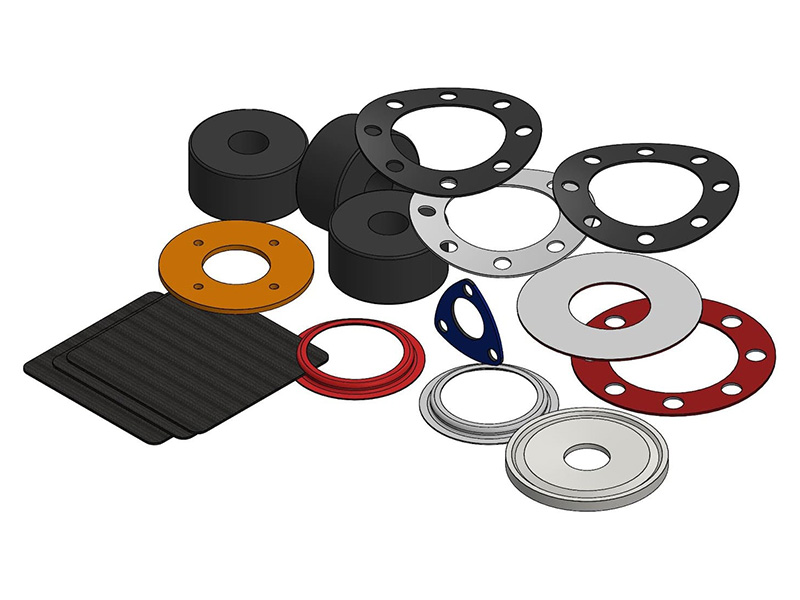

墊片是兩個物體之間的機械密封,可防止兩個物體之間的管道壓力、腐蝕和自然熱膨脹和收縮。機械加工的表面不可能完美無缺,墊片可填補不規則之處。墊片通常由片狀材料制成,例如襯紙、橡膠、硅橡膠、金屬、軟木、毛氈、氯丁橡膠、丁腈橡膠、玻璃纖維或塑料聚合物,特定用途的墊片可能含有石棉。橡膠墊片通常是用于分配負載的螺紋緊固件,也用于水龍頭中以關閉流動的液體或氣體。橡膠或硅墊片也可用于減少風扇振動。
墊片形狀多種多樣,用常規墊片切割工具很難切割異形墊片。來自自動化數控墊片切割工作臺 STYLECNC可完全實現復雜墊片形狀的切割。
全自動數控墊片切割機精度高、效率高,適合小批量墊片的生產,全自動墊片切割機可切割任意形狀,切割邊緣光滑,無污染,無異味,環保。

氣動切刀自動數控墊片切割機的優勢
? 高速優質,切割速度比激光切割機快5-8倍。
? 先進的電腦化數控系統,可通過以太網端口輕松操作。
? 切割無空氣污染、無燒邊、色澤均勻。
? 該機器可以切割具有完美邊角的軟質材料。
? 墊片切割機采用日本松下伺服電機及驅動器,切割速度快,精度高。
? 機器可配備不同的工具以滿足各種需求。
? 特殊的安全傳感裝置符合歐洲標準。

氣動切刀全自動數控墊片切割機技術參數
| 型號 | STO1625 |
| 工作區域 | 1600 * 2500mm |
| 額定功率 | 11KW |
| 固定模式 | 平板工作臺(自動送料臺可選) |
| 激光安全防護裝置 | 采用紅外傳感器,反應靈敏,安全可靠。 |
| 平移速度 | 800-1200mm/s |
| 切割速度 | 200-800mm/s(根據切割材料不同) |
| 切割厚度 | ≤50mm(根據切割材料不同) |
| 重復精度 | ≤0。1mm |
| 容量 | 2GB |
| 傳輸系統 | 松下伺服電機、臺灣直線導軌 |
| 指令系統 | HP-GL 兼容格式 |
| 控制系統 | 金科 |
| 電壓 | 220V±10% 或380V±10% |

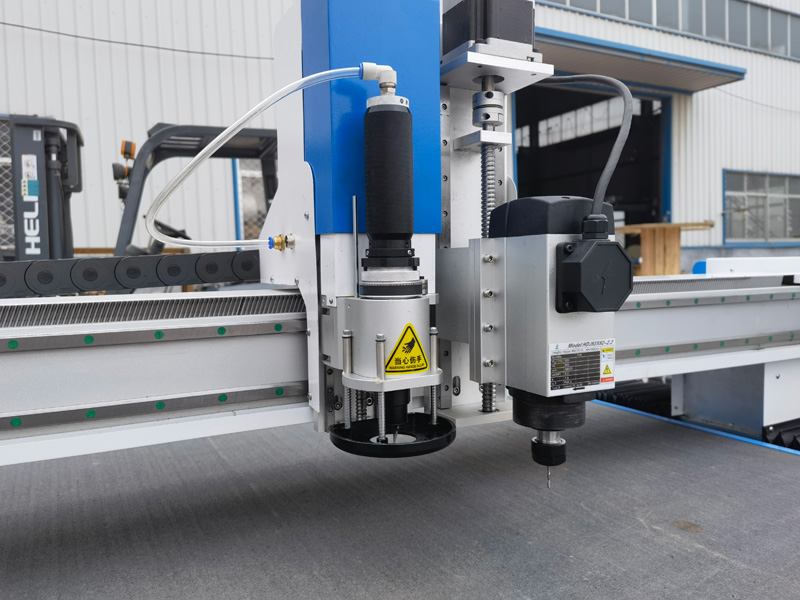

可選配多功能刀具
? 振動刀。
? 圓刀。
? 沖孔刀。
? 斜刀。
? 記號筆。
? 打孔輥。
? 銑削主軸。
? 交叉定位激光。
? 投影儀。
? CCD 相機。

帶氣動切刀的數控自動墊片切割機的特點
? 配置智能切割頭,可根據需要更換刀具,能有效切割各類墊片,實用性強。
? 所有電器元件、氣動元件均采用知名品牌產品,保證整機長期使用的穩定性、可靠性。
? 設備切割精度高,誤差極小,滿足墊片生產對精度的嚴格要求。
? 氣動刀切割,切割面光滑圓潤,無需二次加工,直接使用,減少了生產工序,提高了生產效率。
? 該機器的切割精度為 0.01mm,復位精度為 0.01mm,產品誤差±0.03mm,且能達到切割面光滑度,可大大節省多腔廢料。
? 采用真空吸附方式對切割后的產品進行處理,使成品精度更高。
? 可選配自動送料裝置,可實現連續送料,實現大跨度切割,無限制理論切割長度,提高生產效率,自動化程度高。
? 可根據客戶的產品要求,選擇不同規格的刀具。

氣動切刀數控自動墊片切割機的應用
數控墊片切割機可切割各種墊片,包括軟木橡膠墊片、無石棉墊片、橡膠墊片、石墨密封墊片、增強墊片,無空氣污染,無燒邊,還可切割織物、皮革、紙板、塑料、紙張、橡膠、海綿和泡沫。
CNC墊片切割機廣泛應用于包裝保護、廣告展示、端子絕緣、模型/實物制作、拼圖和圖案切割。

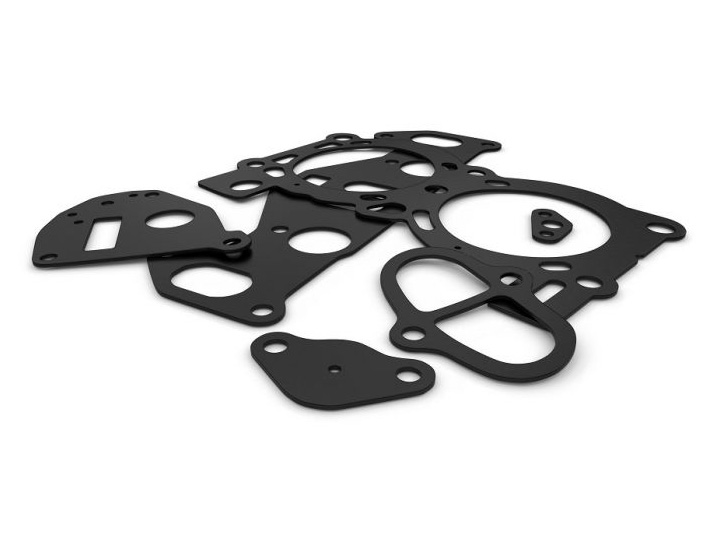

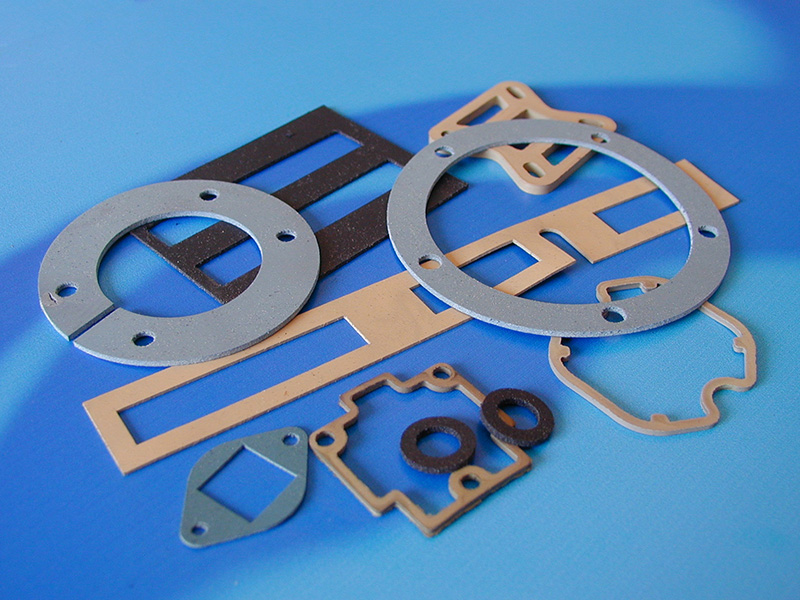

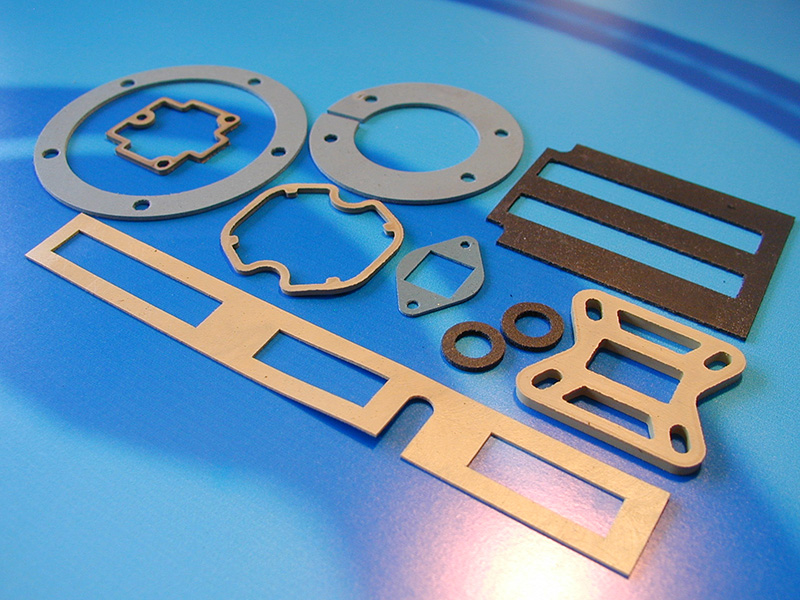

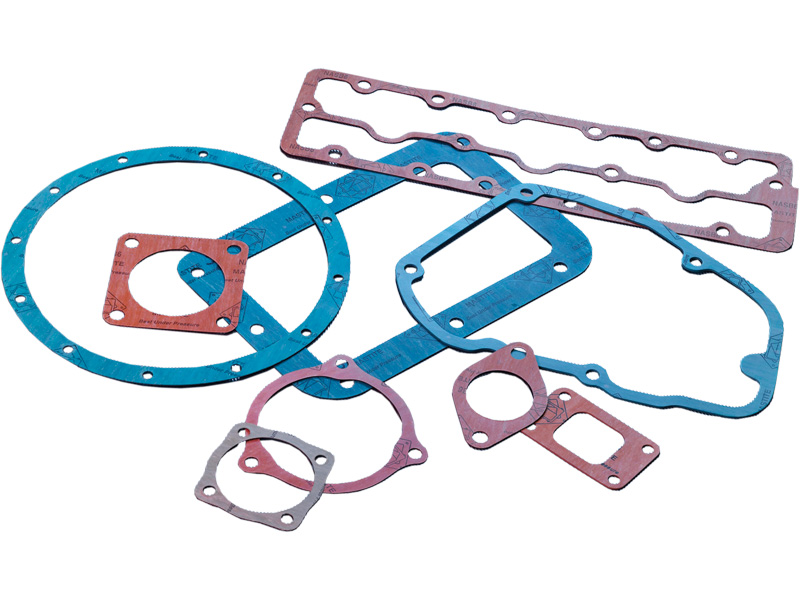

數控自動墊片切割項目和創意





不同的振動刀具可選擇切割不同的墊片材料

CNC墊片切割與模切和激光切割的比較
傳統的墊片生產依賴于模切或激光切割,但這兩種方法都存在一些局限性,而數控氣動刀切割機則克服了這些局限性。模切需要為每種墊片形狀定制鋼刀模具,每個模具的模具成本在 500 美元到 3,000 美元之間,交貨周期以天到周計。任何設計變更都意味著需要訂購新的模具,因此模切對于小批量生產、原型制作或需要頻繁進行工程變更的工廠來說并不實用。
激光切割雖然避免了模具成本,但會給材料帶來熱量。在橡膠、軟木和石墨墊片上,熱能會形成熱影響區,導致邊緣燒焦、釋放有害氣體,并影響成品墊片的密封性能。而數控擺動刀則能進行冷機械切割,不會產生燒焦的邊緣和有害氣體,且公差控制在±0.1毫米以內。設計文件可直接從CAD導入為DXF或DWG格式,智能排料軟件可最大限度地提高整張板材的材料利用率。對于同時加工紡織品和軟制品的工廠而言,全系列產品…… 振動刀切割機 提供多功能工具頭,可在同一工作中切換擺動刀片、拖刀和記號筆。
墊片材料及與正確葉片配置的匹配
墊片材料種類繁多,從柔軟的硅膠和軟木橡膠到致密的無石棉復合材料和金屬增強石墨,每種材料都需要特定的刀片幾何形狀和切割策略。標準往復式刀片能夠以高進給速度切割厚度達 25 毫米的軟橡膠、泡沫和軟木墊片。對于厚度超過 25 毫米的增強板材和纖維填充復合材料,則需要使用高功率氣動往復式刀頭,以提供足夠的向下壓力和沖程頻率,從而實現干凈利落的切割,避免材料層分層。
對于需要保持背膠層完整性的墊片應用而言,半切模式至關重要。刀片會切入墊片材料,但會在背膠層處精確停止,從而使操作人員無需手動修剪即可直接從片材上剝離成品墊片。生產多種墊片的工廠可受益于快速更換刀架,該刀架可在幾秒鐘內更換不同的刀片輪廓。 數控切向擺動刀切割機 增加了主動式刀片旋轉功能,可用于處理尖角和復雜的螺栓孔圖案,同時…… 數字平板切割繪圖機 適用于需要輸送機進行連續卷材到片材墊片生產的大批量生產車間。對于應用范圍不僅限于墊片,還擴展到服裝和室內裝潢等領域的應用, 數碼布料切割機 采用相同的精密平臺處理多層紡織品堆疊。
常見問題解答
問:數控墊片切割機可以生產哪些類型的墊片?
答:CNC墊片切割機可加工橡膠墊片、無石棉片材墊片、軟木橡膠墊片、石墨密封墊片、硅膠墊片、聚四氟乙烯墊片、纖維墊片和泡沫密封件。擺動刀片可直接從CAD文件切割出任意形狀,無需定制模具。
問:氣動往復刀可以切割多厚的工件?
答:標準氣動往復刀頭可切割厚度達 50 毫米的墊片材料。較軟的材料,如泡沫和軟木,可在較大范圍內切割;而致密增強復合材料和厚橡膠片可能需要高功率往復刀頭,才能在整個切割深度范圍內保持邊緣質量。
問:與模切相比,CNC墊片切割機的精度如何?
答:CNC往復式刀片墊片切割機的定位精度可達±0.1毫米,達到或超過模切精度。其優勢在于,這種精度在每個墊片上都保持一致,不會像鋼刀模具那樣,在反復生產過程中因磨損而導致邊緣逐漸劣化。
問:振動刀具切割橡膠墊片會不會造成燒焦邊緣?
答:不。與激光切割不同,擺動刀切割是一種冷機械加工工藝,切割邊緣不會產生熱量。這避免了炭化、氣體逸出和熱影響區,從而完整地保留了橡膠、軟木和復合墊片材料的密封性能。
問:這臺機器能同時處理原型制作和批量生產嗎?
答:是的。CNC墊片切割機非常適合單件原型制作和小批量生產,因為無需等待模具交付周期。對于大批量生產,智能排料軟件和真空吸附臺能夠確保每班次數百甚至數千個零件的加工速度和精度保持一致。
問:CNC墊片切割機接受哪些文件格式?
答:大多數數控墊片切割機可以直接從CAD或矢量設計軟件導入DXF、DWG、AI、PDF和PLT文件格式。排料模塊會自動排列零件,以最大限度地利用板材,操作員可以在開始作業前調整切縫補償和切割順序。
要考慮的事情
? 每天開機前,請先打開氣泵,再打開電腦和軟件,最后打開控制柜。使用完畢后,請按以下順序關閉電源:首先關閉空氣壓縮機、電腦和真空泵;最后關閉主機和氣閥開關。
? 在操作過程中,必須及時清除機床和導軌上的任何碎屑或污垢,并保持機床床身的清潔。
? 如果您需要長時間離開設備,則必須關閉電源,以防止未經授權的人員意外操作,從而避免不必要的損壞。
? 設備應每周進行一次徹底清潔;尤其要注意清潔水平和垂直導軌以及驅動齒條,然后涂抹潤滑油。

這款數控自動墊片切割機專為樣品生產和小批量制造而設計,旨在解決“訂單量小、產品款式多樣、交貨周期短”的固有矛盾,以滿足快速變化的消費者需求。此外,它還能幫助企業迅速抓住市場機遇,提升競爭力,是眾多中小企業的理想之選。
